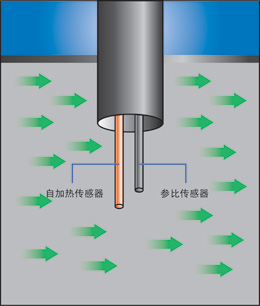

工作原理
该仪表采用各项参数匹配一致并带有保护套管的铂热电阻（RTD）作为基本的测量元件，RTD与传感器探杆采用全焊接方式连接。其中一只RTD作为参考端， 测量当前的介质温度；另一只RTD上伴有一只独立的加热器（加热功率恒定），作为测量端。当传感器置于无流量的 介质中时，由于加热器的作用将在两只RTD间将形成一个温度差值。随着介质的流动，基于热传导原理，介质分子将带走测量端RTD上的部分热量，而参考端 RTD的温度将保持不变，因此两只RTD间的温差将减小。温差的变化与介质的流量及介质本身的热特性有关，较高的流速或密度较大的介质将加快两RTD间温 差的变化。FCI通过线性化电路将温差的变化转换成与流量相对应的输出信号。
- 探头对污垢不敏感
- 无移动部件
- 安装简便
- 压力损失可忽略不计
- 量程比达到100:1
- 经济实用，特别适用于大口径管道
- 同步输出流速及温度
- 精度高，介质压力小、流速低时亦不影响精度
- 直接测量法 – 无需输入额外的压力或温度
|
技术参数
|
||||

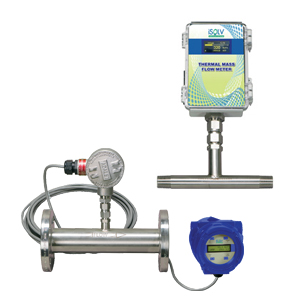

| 热质式流量计30系列 | ||||
| 类型 | 一体在线式 | 一体插入式 | 分体在线式 | 分体插入式 |
| 型号 | FGL30 | FGI30 | FRL30 | FRI30 |
| 传感器 | 优质铂金属材质的带316SS保护套的RTD | |||
| 浸润部件 | SS316 | |||
| 供电 | 24VDC / 115VAC / 230VAC 可变 | |||
| 能耗 | <2.5 W | |||
| 电气部分 | 基于微处理器 | 分体式微处理器 | ||
| 电气部分外壳 |
一体式安装, NEMA 4 外壳 |
接线盒可用于室内或室外 （无电子部件） |
||
| 显示 |
高对比度的LED显示器 （显示参数为：流速、累积流量、温度） |
|||
| 量程比 | 100:1 | |||
| 分辨率 | 1000:1 | |||
| 灵敏度 | 5 SFPM | |||
| 现场校验 | 可以 – 数字系统允许对原始信号进行验证 | |||
| 通讯 | 可选 Modbus® | |||
| 认证 | 无 | |||
| 现场配置 | 请联系福德公司 | |||
| 精度 | 精度：满量程的±0.5%，读数的+/-1% | |||
| 重复性 | 0.20% | |||
| 响应时间 | 1 秒 | |||
| 温度范围 |
标准为-40°~ 90°C （如需选择高温型，请联系福德公司) |
|||
| 压力 | 500 PSIG（如需选择高压型，请联系福德公司） | |||
| 输出 | 流速 4~20mA； 累积流量：24VDC脉冲输出 | |||
| 温度输出 | 无 | |||
| 环境温度 | -20°C ~ 65°C | |||
| 本体规格 | SS316 伸出直径符合Schedule 40，管道尺寸从1/4" x 6"到 4" x 12"，标准NPT接头（可选法兰式或其它连接） | 无 |
SS316 伸出直径符 合Schedule 40，管道尺寸从1/4" x 6"到 4" x 12"，标准NPT接头（可选法兰式或其它连接） |
无 |
| 探头类型/长度 | 无 |
探头外径1/2” 长度6” 到36” |
无 |
探头外径1/2” 长度6” 到36” |
| 继电器 | N/A | |||
| 电缆长度 | 无 | 标准7.5m（最长300m） | ||
| 流体工况 | 流量调节器为在线式，规格为1/2”到6” | 采购仪表时可选择固定式流量调节器 | 流量调节器为在线式，规格为1/2”到6” | 采购仪表时可选择固定式流量调节器 |
| 热质式流量计 90系列 – 防爆认证 | ||||
| 类型 | 一体在线式 | 一体插入式 | 分体在线式 | 分体插入式 |
| 型号 | FGL90 | FGI90 | FRL90 | FRI90 |
| 传感器 | 两个优质铂金属材质的带316SS保护套的RTD | |||
| 浸润部件 | SS316 | |||
| 供电 | 24VDC (115 / 230VAC 可选) | |||
| 能耗 | <6W | |||
| 电气部分 | 基于微处理器 | 分体式微处理器 | ||
| 电气部分外壳 |
一体式安装，防爆， 适用于1区， B、C、D， NEMA 4X |
防爆接线盒，适用于1区、2区， B、C、D（无电子部件） |
||
| 显示 |
两行，带背光，带键盘 （可显示流速、累积流量、温度） |
|||
| 量程比 | 100:1 | |||
| 分辨率 | 1000:1 | |||
| 灵敏度 | 5 SFPM | |||
| 现场校验 | 可以 – 数字系统允许对原始信号进行验证 | |||
| 通讯 | 通讯：Modbus®、RS485 RTU | |||
| 认证 | 防爆区域：1区，Ex II 2 G Ex d IIB+H2 T6 Gb | |||
| 现场配置 | 请联系福德公司 | |||
| 精度 | 满量程的±0.5%，读数的±% | |||
| 重复性 | 0.20% | |||
| 响应时间 | 1 秒 | |||
| 温度范围 | 标准为-40°~ 90°C（如需选择高温型，请联系福德公司) | |||
| 压力 | 500 PSIG （如需选择高压型，请联系福德公司） | |||
| 输出 | 流速 4~20mA； 累积流量：24VDC脉冲 | |||
| 温度输出 | 只通过Modbus® | |||
| 环境温度 | -20°C ~ 65°C | |||
| 本体规格 | SS316 伸出直径符合Schedule 40，管道尺寸从1/4" x 6"到 4" x 12"，标准 NPT接头（可选法兰式或其它连接） | 无 | SS316 伸出直径符合Schedule 40，管道尺寸从1/4" x 6"到 4" x 12"，标准NPT接头（可选法兰式或其它连接） | 无 |
| 探头类型/长度 | 无 |
探头外径1/2” （可选3/4”），长度6” 到36” |
无 |
探头外径1/2” （可选3/4”），长度6” 到36” |
| 继电器 | N/A | |||
| 电缆长度 | 无 | 标准7.5m（最长300m） | ||
| 流体工况 | 流量调节器为在线式，规格为1/2” 到6” | 采购仪表时可选择固定式流量调 节器 | 流量调节器为在线式，规格为1/2”到6” | 采购仪表时可选择固定式流量调节器 |
| 注意: 技术参数可能会有所改动 | ||||
通用热质式流量计可对空气、气体、氩气、沼气、甲烷、氯气、一氧化碳、二氧化碳、厌氧气体、瓦斯、废气、氢气、氦气、垃圾填埋场氮气、天然气、氧气、臭氧及其他混合气体提供高精度、高可靠性及重复性的流量和温度测量。
适用于多种工业领域
- 水和污水处理
- 压缩空气
- 天然气(可燃气体)
- 金属、火炉、锅炉
- 楼宇自动化
- 垃圾填埋场
- 玻璃及玻璃纤维
- 食品和饮料
- 纸浆和造纸
- 生物与制药
- 其他
