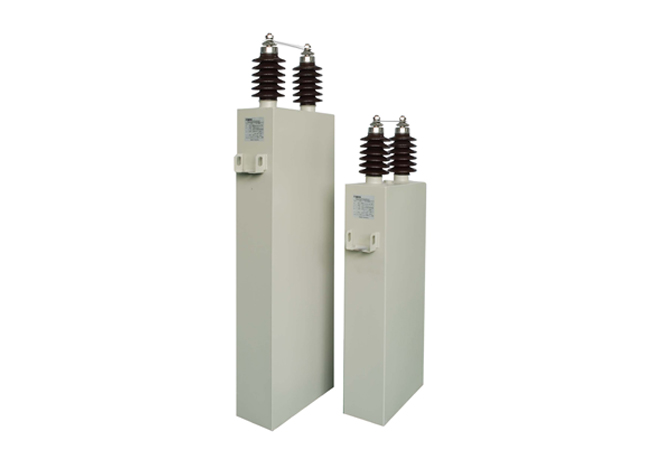

KLVD 系列高压电容器具备损耗低、体积小、重量轻的特性。产品采用世界先进技术制造，全膜电介质及无氯、环保型绝缘油，加上可靠的绝缘能力及机械强度，使阿珂法 电容器能够在复杂的电力系统中得以长期稳定运行。因为具备良好的电气性能，KLVD高压电容器尤其适合在暂态电压较高的系统电网或高压滤波回路中使用。
技术特点
电介质：
       高耐电强度的全膜电介质
绝缘油：
       采用C101绝缘油，不含氯化联苯，安全环保型绝缘油，符合M/DBT标准。具有无氯、无毒、可生物化解特性。适用的温度范围广，具备良好的热稳定度及优越的电气性能。

内部放电电阻：
       在10分钟内将额定电压的峰值减少至75 V以下（可根据需要定制在5分钟内放至50 V以下），符合IEC60871-1标准。
内部保护熔丝：
        阿珂法电容器配置内部保护熔丝以延长电容器的使用寿命。当内部的电容器组件被击穿时，与之并联的电容器组件释放能量，使熔丝在几微秒时间内断开形成保护。 因该熔丝为特殊设计，遮断的能量小（约50-200焦耳），因此在电容器内部不会形成断续的电弧或产生任何气体，也不会对绝缘油造成污染。
        该熔丝设计可以承受额定的过电压和过电流、电容器投切时的暂态电流、电容器内部其他故障导致的短路电流或者串联电容器组保护间隙动作造成的瞬时过电压及过电流。该设计符合IEC的相关设计标准。
过压力监控开关（可选件）
        在不平衡状态下，电容器容易发生故障。当电容器发生故障时，内部压力增大会导致电容器发生爆裂。
此压力开关可避免电容器出现此类状况，当压力超过限定值时，保护压力开关会通过系统断路器立刻断开电容器组的使用，这使系统更加安全。
（注:要求客户端安装有符合IEC标准的短路保护装置。）
外壳材质:
       电容器外壳采用符合欧标及德国标准的不锈钢材质。在电容器底部和顶部附含涂层。
绝缘子
        采用高可靠强度的和绝缘能力的焊接式绝缘瓷套管，根据工程需求供应任何连接的终端夹。
安装:
       适用垂直或水平安装。

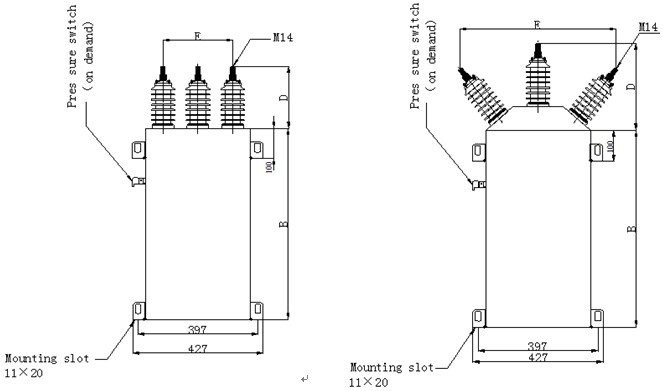

高压三相电容器

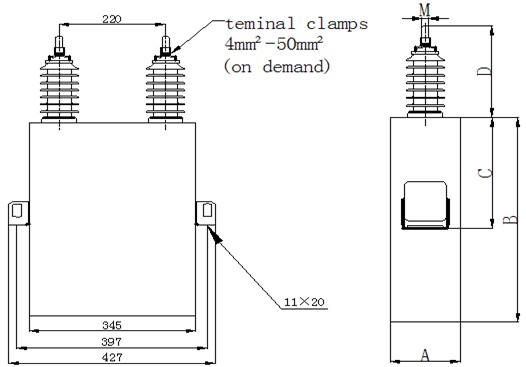

高压单相电容器

技术参数

型    式：浸渍式全膜介质
电压范围：达到13.86 kV （端子对端子之间）
额定容量：单颗电容器的容量在50-1000 kvar
绝 缘 油：不含氯化联苯的环保绝缘油
额定频率：50/60 Hz
平均损耗：0.08−0.15 W/kvar
温度范围：-40℃-+50℃(依照标准IEC 60871-1)
颜    色：浅灰色（其它颜色可以定制）
符合标准：IEC60871-1  ANSI/IEEE18 NEMA CP-1

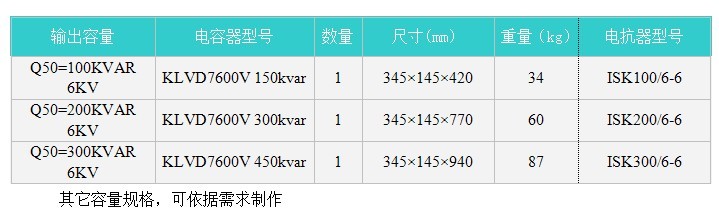

调谐滤波器选型表（XL=6％XC）

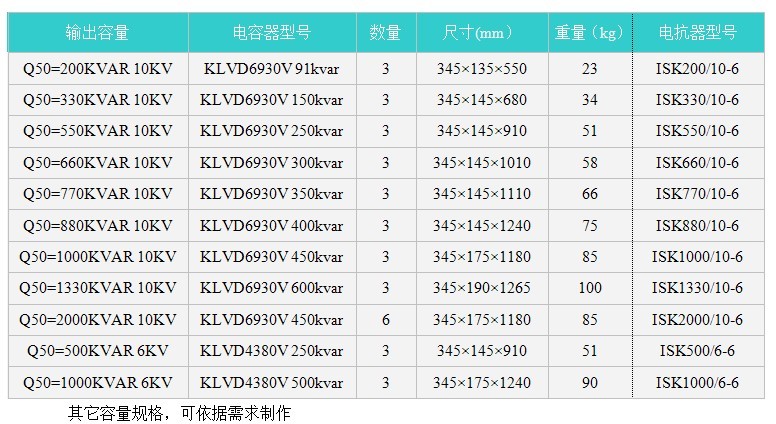

调谐滤波器选型表（XL=6％XC)

用在高压电力供电中作为功率因数补偿或远程高电压跌落的电压提升。
