有源滤波器能够快速准确地实时跟踪和检测系统谐波含量,并通过特定的计算方法,控制IGBT动作,实现对谐波的实时补偿。

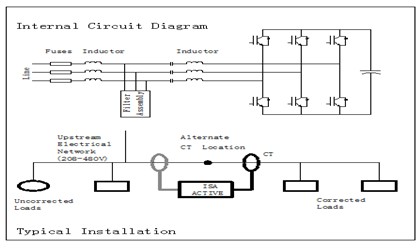

有源滤波器的原理
有源滤波器是采用现代电力电子技术和基于高速DSP器件的数字信号处理技术制成的新型电力谐波治理的专用设备。它由指令电流运算电路和补偿电流发生电路两个主要部分组成。
指令电流运算电路实时监视线路中的电流,并将模拟电流信号转换为数字信号,送入高速数字信号处理器(DSP)对信号进行处理,将谐波与基波分离,并以脉宽 调制(PWM)信号形式向补偿电流发生电路送出驱动脉冲,驱动IGBT或IPM功率模块,生成与电网谐波电流幅值相等、极性相反的补偿电流注入电网,对谐 波电流进行补偿或抵消,主动消除谐波危害。
适用行业
快速变化的负荷(地铁牵引机车、电焊机、工厂行车等)
高电能质量要求的高科技工业(精密电子制造、航空工业、汽车工业等)
大型民用建筑、金融中心、计算机中心、通讯机房、高科技场馆等
产品特性
可同时滤除2至50次谐波
响应时间小于1ms,响应速度快、控制精度高
瞬间300%额定容量涌流补偿
采用20kHz的IGBT,完美迅速消除谐波
可自动消除系统谐振
具有自动限流功能,不会发生过载
可选择只滤除谐波,或可以同时滤除谐波和补偿无功方式
设计选型简单,不需要进行详细的电网分析,只需测量谐波电流大小
有源滤波器不受下列因素影响:
要补偿的电流波形形状
电流变化的动态特性
电流的相位(感性 / 容性)
电流的方向(发电机 / 负荷)
相负荷(对称 / 不对称)
电源电压质量
电网阻抗

滤除谐波:可滤除2~50次谐波
响应速度:小于1ms
额定电压:220V至480V,3相3线或3相4线
电压偏移:±10%
额定频率:50Hz,±5%
最大电流:300A(单柜)
冲击耐压:符合ANSI/IEEE std C62.41-1991要求
型号
|
ISA-50A
|
ISA-100A
|
ISA-300A
|
额定谐波电流/相
|
50A
|
100A
|
300A
|
系统额定电压
|
220~480V
|
系统额定频率
|
50/60Hz
|
重量
|
180kg
|
230kg
|
450kg
|
柜体尺寸(W*D*H)mm
|
800×800×2200
|
800×800×2200
|
1000×800×2200
|
外壳防护等级
|
IP20
|
适用行业
快速变化的负荷(地铁牵引机车、电焊机、工厂行车等)
高电能质量要求的高科技工业(精密电子制造、航空工业、汽车工业等)
大型民用建筑、金融中心、计算机中心、通讯机房、高科技场馆等

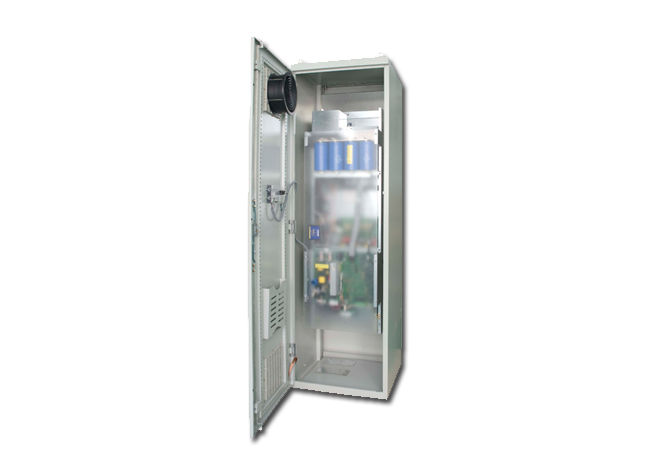

低压有源滤波器ISA
下载
