电 力系统提供的是固定频率的正弦三相交流电，其电流、电压波形为正弦波，当有非线性设备（如变频器、整流器等）接入系统时，就会产生谐波，引起波形畸变。当 谐波与电容器和变压器或其它的感性设备同时存在时，将会产生谐振，导致谐波畸变更加严重，从而对供电系统的安全以及生产设备的稳定运行造成危害。
在补偿电容前串接一定比例的电抗器，就可以解决上述问题。如串接6%的调谐电抗器可防止5次以上谐波发生谐振，串接14%的调谐电抗器可防止3次以上谐波发生谐振，同时还可以吸收一定数量的谐波，减少谐波危害。
阿珂法公司生产的ISD调谐滤波器即采用滤波电容器和调谐电抗器串接方式，在改善系统功率因数的基础上，不仅有效地避免谐振发生，还能滤除一定比例谐波含量。
在补偿电容前串接一定比例的电抗器，就可以解决上述问题。如串接6%的调谐电抗器可防止5次以上谐波发生谐振，串接14%的调谐电抗器可防止3次以上谐波发生谐振，同时还可以吸收一定数量的谐波，减少谐波危害。
阿珂法公司生产的ISD调谐滤波器即采用滤波电容器和调谐电抗器串接方式，在改善系统功率因数的基础上，不仅有效地避免谐振发生，还能滤除一定比例谐波含量。
主要器件
功率因数控制器
低压电容器
调谐电抗器
电磁接触器
刀熔开关
封闭式母线系统
二次控制回路/温控器
散热风扇
金属柜体
ISD调谐滤波器特点
设备功能：
在基波频率下安全提高功率因数。
精确配置电容器和电抗器的调谐频率，避免系统谐波发生谐振。
滤除谐波能力15-50%。
安全特性：
使用封闭式一体化母线系统，让带电部分得到有效屏蔽，提高操作安全系数。
防拉弧保护功能：每个熔断器均有辅助触点，在断开负荷之前，辅助触点会先断开接触器，避免带负荷拉闸，确保操作人员的安全。
合理设计：
柜内合理布置器件，使净空间增加50%，达到最佳的散热效果，有效延长了电容器的使用寿命。
最简洁的布线设计，易于安装及运行维护，减少日常维护工作量。
温度控制器：通过设定，当柜内温度高于设定值时，自动启动顶部风扇散热，低于设定值时，风扇停止运行，省电节能。
调谐电抗器采用铁芯式铜绕组结构，使发热量相比铝绕组降低30%。

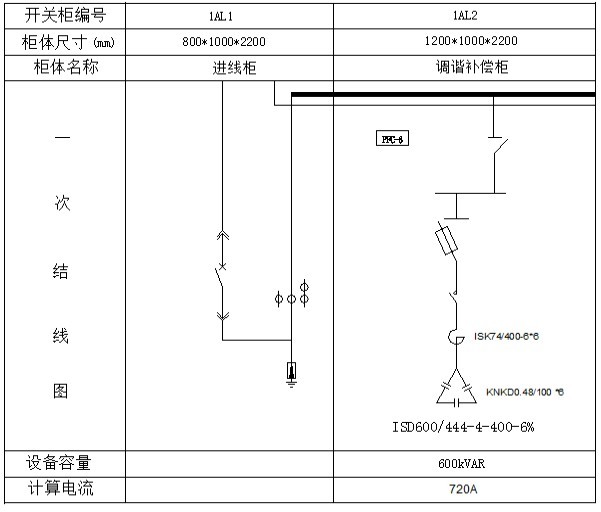

一次接线方案图

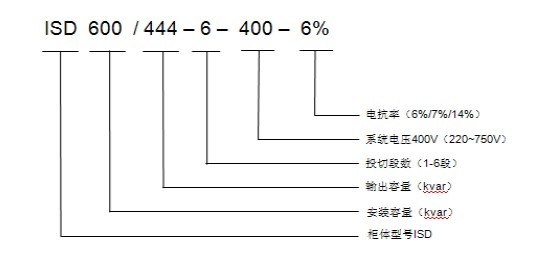

柜体型号说明
系统电压：220V～750V
额定容量：100kvAr～600 kvAr /柜（其它容量可根据需求定制）
电 抗 率：6%、7%、14%
调谐频率：204Hz、189Hz、133Hz （其他频率可根据需求提供）
防护等级：IP40
安装场所：室内
绝缘水平：3KV/1min
放电时间：内设放电电阻，1分钟之内电压下降至50V以下。
工作温度：-20℃～+40℃
标 准：IEC60831 IEC60289 VDE0532 GB/T15576-1995 JB/T9663-1999
颜 色：RAL7035（其它颜色可根据需求定制）
适用于工业厂矿、石油化工、铁路、机场、医院、港口等行业
