可使用四个费率表来记录四个象限的电能。两路脉冲输出或两路费率表输入可有效实施测量参数的控制,MC330可用脉冲信号作为警报输出,可选择继电器输出或集电极开路输出。
特点:
可测量超过60个参数的瞬时值(U, I, P, Q, S, PF, PA, f, φ, THD, MD …) – 仅限于 MC330
4个电能表
精确度 U, I, P 0.5% (实际电能值 1%)
频率范围 16 Hz 到 400 Hz
两费率表输入 (可选)
2脉冲或继电器输出(可选)
交流电源或标准电源(可选)

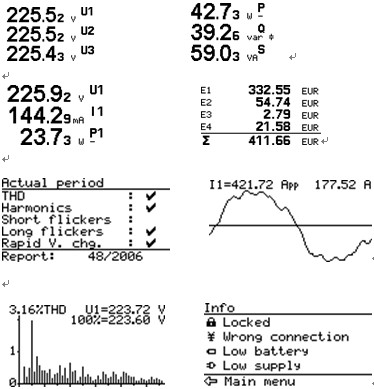

128 x 64像素点阵图形式背光LCD显示
额定电流(最大12.5A)和电压(可选)自适应
测量结果显示用户可调
支持多国语言(13种语言)
RS 485或RS232通信模式,通信率可达115,200 bit/s (可选)
支持MODBUS通信协议
通过RS485或RS232来连接设置PC MiQen用户软件
Mc7系列仪器应用SIST EN 50160标准进行电能供给质量分析,内存可保存最近七年的量测记录,并存储超过17万个超标的异常数值,通过这些数值来发现电网存在的问题。每一个被监 控的参数都可以根据不同时段的要求设定阀值。可测量和记录以下特性:频率误差、电压误差、电压突降、电压中断、电压不平衡、过电压、电压快速变化、闪烁强 度、总谐波畸变率、谐波值。

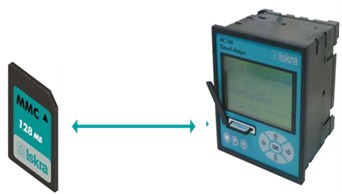

所有仪器都有一个MMC卡
所有仪器都配备标准电源或者交流电源
参数设置以及MiQen软件与数据分析
可通过手机SMS系统获取实际测量值和报警信息
特点:
MC 760 电能质量分析仪
应用EN 50160标准进行电能质量分析
记录器存储容量大: 8 Mb - 可记录长达7年的测量数据以及170,000条超标值
电网特性参数阀值可选设置
涵盖了7系列其它仪表的全部功能
成本管理 - MC 760, MC 750, MC 740
仪器的一项特别功能是通过费率表进行电力成本评估(有功,无功,总功率)。仪器可根据选定的货币跟踪统计电力成本。耗电量可通过可调费率时段及单位电价来计算。
MC 750 – 电能质量记录器
在内存中可记录32个测量值和32条报警信息 (4 MB flash)
测量超过140次瞬间值(例如THD, 阶段平均值, 电能, 费率表电价, 谐波)
据选定货币显示电费
RS232/RS485 或i Ethernet & USB 通讯线路
MC 740 多功能表
可监控和测量130个三相电力系统参数
可预置32种报警信息
4路输入/输出
RS 232/RS 485或Ethernet & USB 通讯线路
可设置费率表 (四时段, 四工作组, 每时段电价和一个工作组,16个不同电价时段)
MC 720 电能表
电能表(可根据四个费率表测量四象限电能)
费率表输入,,脉冲输出
设置费率表输入
可通过MMC卡设置
MC 710 功率表
可通过一个端口测量多个参数
频率范围 16 2/3到400 Hz
额定电流(﹤5A)、额定电压(﹤500V)自适应
可通过MMC卡设置
MIQEN软件
MiQen软件是用于PC对仪器的管理。通过串行线或局域网,可以设置电网和仪器参数、查看测量值和存储的数值并对存储的数据进行分析。所有信息和存储的 测量结果都能用WINDOWS格式导出。软件有多国语言版本并兼容Windows 98, 2000, NT, XP操作系统。
