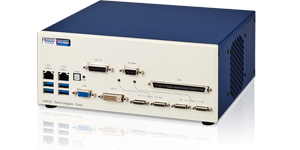

VTV-9000miniR

相比VTV-9000mini标准版，更能快速的完成检查。

〈机型阵容〉
　高速对应2相机规格

VT Digital相机

2900万像素黑白

  型号 采集像素数
（像素）		 图像传输速度 外观尺寸
(W) x (H) x (D)
常规模式 高速模式
黑白 VTC-29MCM00-NV 6576x4384 200ms
(5fps)		 - 68x68x104mm

2500万像素黑白

  型号 采集像素数
（像素）		 图像传输速度 外观尺寸
(W) x (H) x (D)
常规模式 高速模式
黑白 VTC-25MCM00-NV 5120x5120 - 40ms
(25fps)		 68x68x80mm

1200万像素黑白/彩色

  型号 采集像素数
（像素）		 图像传输速度 外观尺寸
(W) x (H) x (D)
常规模式 高速模式
黑白 VTC-R120M00-SE 4080x3000 67ms
(15fps)		 19ms
(53fps)		 35x35x40.7mm
彩色 VTC-R120C00-SE

900万像素黑白/彩色

  型号 采集像素数
（像素）		 图像传输速度 外观尺寸
(W) x (H) x (D)
常规模式 高速模式
黑白 VTC-R090M00-SE 4080x2160 50ms
(20fps)		 14ms
(73fps)		 35x35x40.7mm
彩色 VTC-R090C00-SE

500万像素黑白/彩色

  型号 采集像素数
（像素）		 图像传输速度 外观尺寸
(W) x (H) x (D)
常规模式 高速模式
黑白 VTC-R050M00-SE 2448x2048 29ms
(35fps)		 7.6ms
(132fps)		 35x35x40.7mm
彩色 VTC-R050C00-SE
黑白 VTC-D050M0A-SE 2448x2048 29ms
(35fps)		 - 35x35x40.7mm
彩色 VTC-D050C0A-SE
黑白 VTC-500PM00-JC 2544x2048 21ms
(47fps)		 9.4ms
(107fps)		 29x29x52mm
彩色 VTC-500PC00-JC
黑白 VTC-500PM10-SE 2592x1944 71ms
(14fps)		 - 35x35x35mm
彩色 VTC-500PC10-SE

400万像素黑白

  型号 采集像素数
（像素）		 图像传输速度 外观尺寸
(W) x (H) x (D)
常规模式 高速模式
黑白 VTC-400PM00-VI 2048x2048 26ms
(38fps)		 6.7ms
(150fps)		 29x29x55mm

300万像素黑白/彩色

  型号 采集像素数
（像素）		 图像传输速度 外观尺寸
(W) x (H) x (D)
常规模式 高速模式
黑白 VTC-D030M00-SE 2048×1536 19ms
(52fps)		 - 35x35x40.7mm
彩色 VTC-D030C00-SE

200万像素黑白/彩色

  型号 采集像素数
（像素）		 图像传输速度 外观尺寸
(W) x (H) x (D)
常规模式 高速模式
黑白 VTC-200PM00-VI 2048x1088 14ms
(70fps)		 3.6ms
(280fps)		 29x29x55mm
彩色 VTC-200PC00-VI
黑白 VTC-200PM01-SE 1616x1236 33ms
(30fps)		 - 35x35x46.5mm
彩色 VTC-200PC01-SE
黑白 VTC-200CM00-NV 2048x1088 14ms
(74fps)		 6.7ms
(150fps)		 68x68x54mm
彩色 VTC-200CC00-NV

80万像素黑白/彩色

  型号 采集像素数
（像素）		 图像传输速度 外观尺寸
(W) x (H) x (D)
常规模式 高速模式
黑白 VTC-080PM00-SE 1024x768 23ms
(44fps)		 - 28x28x40.5mm
彩色 VTC-080PC00-SE

30万像素黑白/彩色

  型号 采集像素数
（像素）		 图像传输速度 外观尺寸
(W) x (H) x (D)
常规模式 高速模式
黑白 VTC-030WM00-SE 640x480 4.2ms
(240fps)		 - 35x35x48.2mm
彩色 VTC-030WC00-SE
黑白 VTC-030PM00-SE 640x480 11ms
(90fps)		 - 28x28x40.5mm
彩色 VTC-030PC00-SE

所有相机皆可对应局部。
VT Digital相机是ViSCO独创的数字相机。
外观尺寸不含接插件。

VT Digital 相机线缆

产品名称 型号 接插件
（相机端-主机）		 形状
3m 自控 VTCC-3SSRN003H SDR-SDR 耐弯曲
VTCC-3MSRN003H MDR-SDR
3m 自控 L型 VTCC-3SSRU003H SDR-SDR L型 UP
3m 自控 L型 VTCC-3SSRD003H SDR-SDR L型 DOWN

硬件规格

型号 V9KRDPL1-2**
相机模式 标准/高速（可混用不同像素的相机）
相机最大连接数 2台
外观尺寸*1 230(W)×221(D)×92(H)mm
重量 2.7kg
功率 210W以下

*1　外观尺寸不含突起物。

图纸

正面

正面

侧面

侧面

底面

底面
