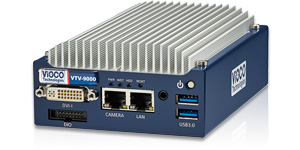

VTV-9000系列中最小型的图像处理检查设备。小巧却不失高性能，搭载了ViSCO的所有检查工具。除了具备FA机器的牢固性，同时也具有1组件=1相机的简单结构，有助于引进时大幅降低成本。
可连接VT DigitalE相机。
VT Digital E 相机
500万像素黑白/彩色
| 型号 |
采集像素数 （像素） |
图像传输速度 |
外观尺寸 (W) x (H) x (D) |
|
|---|---|---|---|---|
 |
VTC-E050M00-SE | 2448x2048 |
48ms (21fps) |
35x35x53.4mm |
 |
VTC-E050C00-SE | 35x35x53.7mm |
300万像素黑白/彩色
| 型号 |
采集像素数 （像素） |
图像传输速度 |
外观尺寸 (W) x (H) x (D) |
|
|---|---|---|---|---|
|
|
VTC-E030M00-SE | 2048x1536 |
30ms (33fps) |
35x35x53.4mm |
|
|
VTC-E030C00-SE | 35x35x53.7mm |
200万像素黑白/彩色
| 型号 |
采集像素数 （像素） |
图像传输速度 |
外观尺寸 (W) x (H) x (D) |
|
|---|---|---|---|---|
|
|
VTC-200EM10-SE | 1616x1236 |
33ms (30fps) |
35x35x55.9mm |
|
|
VTC-200EC10-SE | |||
|
|
VTC-200EM20-SE | 2048x1088 |
23ms (44fps) |
35x35x55.9mm |
|
|
VTC-200EC20-SE |
30万像素黑白/彩色
| 型号 |
采集像素数 （像素） |
图像传输速度 |
外观尺寸 (W) x (H) x (D) |
|
|---|---|---|---|---|
|
|
VTC-030EM10-SE | 640x480 |
10ms (100fps) |
35x35x55.9mm |
|
|
VTC-030EC10-SE |
VT Digital E 相机线缆
| 品名 | 型号 |
接插件 （相机端-主机） |
|---|---|---|
| 3m 自控 | VTCC-ERJRN-03D | 锁定RJ-RJ |
| 5m 自控 | VTCC-ERJRN-05D | 锁定RJ-RJ |
| 10m 自控 | VTCC-ERJRN-10D | 锁定RJ-RJ |
硬件规格
| 型号 | V9KUEPL2-1** |
|---|---|
| 相机最大连接数 | 1台 |
| 外观尺寸 | 105(W)×149(D)×54(H)mm |
| 重量 | 1.1kg |
| 功率 | 60W以下 |
图纸

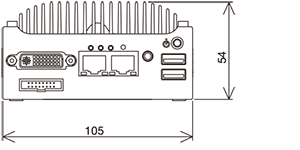

正面

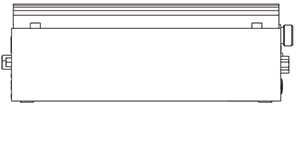

侧面

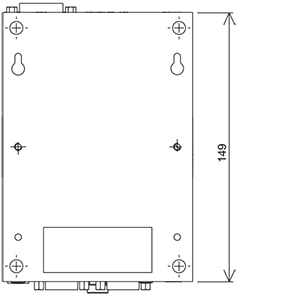

底面
