照明的咨询与选择

通常来讲，图像处理成功的关键在于照明技术。
图像处理方面有着丰富经验的技术人员会给选定符合对象条件的照明。

根据所要检测的对象物来确定

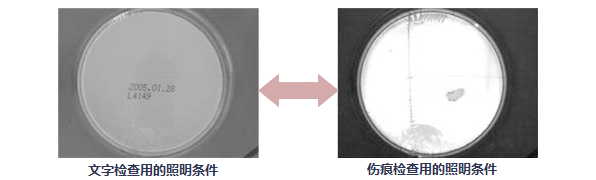

以上是从同一方向针对一个工件所拍摄的图像，光是照明的变换就展现出如此大的不同！

照明对准面

代表性的照射方法为如下。

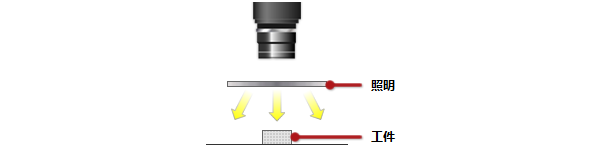

■反射照明（暗视野照明）

从对象物的上方倾斜面照射光线，并用摄像机来拍摄表面的反射。是最简单的照射方式。平面部分显示为黑色，凹凸部分显示为白色。

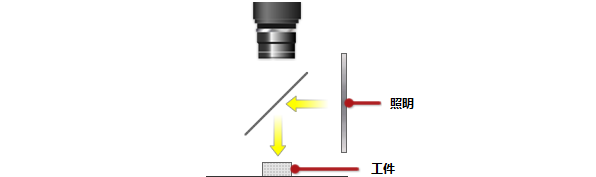

■同轴落射照明（明视野照明）

利用半透明反射镜来合成照射对象物的光轴和拍摄图像的摄像机光轴。由于是正反射光，所以即使是镜面状的对象物也能作出最佳图像。配置在透镜后面的方法（目前主流）叫做拟似同轴落射。

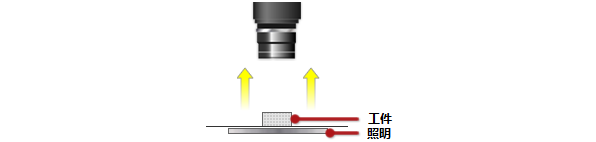

■透过照明

从工件的背面照射，并拍摄工件的透过光和影子的照明方式。一般多用于工件外形的稳定检查。

照明的形状

环形

把LED配置成环形状。再根据LED的角度，被分为仰角等。是在LED照明中最为广泛使用的形状。

条形

把LED配置成直线状。有各式各样的LED列数。也有按4方向配置的条形光源形状。

角型

把LED配置在四角形筐体的边上。是属于间接光。

平面

把LED配置在平面上。多用于背光源（透过照明）。

同轴落射

为了实现同轴落射的照射方式而做出来的形状。
LED为横向配置，并利用半透明反射镜来与摄像机的光轴进行合成。
