摄像机的咨询与选择

怎样好好拍摄到检查对象，也是在图像处理检查最重要的环节。
与检查设备一样，摄像机、透镜、光源也是不可或缺的项目。
尤其光源会对图像的对比度产生较大影响，可以说是根据其好与坏决定图像处理的精度。

ViSCO根据检查精度和检查条件，会推荐最佳的光线条件。

摄像机选定要点

摄像机选定的要点为如下。

另需满足以下条件。

2个拍摄方式

面阵传感器摄像头

图像处理系统获取二次元图像的最常见的拍摄方式。图像尺寸是按摄像机来确定的。通过使用频闪光源，也能对动态的对象物进行图像采集。一般显示为『30万像素摄像机』，『500万像素摄像机』。

线性传感器摄像头

连续取得一维图像的话就能获取二维图像，如同扫描仪或复印机原理的拍摄方式。相比区域传感器，对较大的对象物更加有效，是连续获取图像的时候最佳的选择。图像获取时摄像机或对象会按照一定的方向做移动。一般会表现为『1024像素线性摄像机』，『4096像素线性摄像机』。

彩色相机

有效于检查对象物的色彩检测和色斑的判定等，与浓淡图像相比需要3倍的数据量，并要求高性能的图像处理设备。

根据像素数的检测错误

摄像机的分辨率是根据所要检测的伤痕和异物以及缺陷的尺寸来决定的。图像尺寸（横向纵向）越大所能获取的信息就越多，而且极小的缺陷也能检测出来。

缺陷检测需要4像素

例：从w640mm的对象物中检测缺陷

500万像素摄像机                                                              30万像素摄像机



透镜选定要点

选择透镜时，要注意以下7项重要项目。

对以上的项目一个个验证，并用数字管理师比较困难的，但用『网格图』的图像来作比较的话，能简单地看出透镜性能的好与坏。

透镜选定方法

需要备用

摄像机，网格图（最好是1mm间距尺寸，精度要高），景深图，LED照明（红蓝2色背光源，蓝色条光源等3种）

透镜调整

打开光圈做评价（远心透镜评价时要拧紧）
焦距调整时要调整到最远（FAR,无限）
图像的亮度根据摄像机的曝光时间来调整

拍摄对象和拍摄图像

１．用蓝、红光源来拍摄网格图（用于评价色差）

用蓝光源                                                    蓝光源对准焦点的状态下直接切换到
 对准焦点时                                                         红光源的情况※出现模糊




２．景深图（用于评价远心透镜，景深）

光圈打开后景深                                                       对准焦点时
放浅的图像                                                             ※远心评价

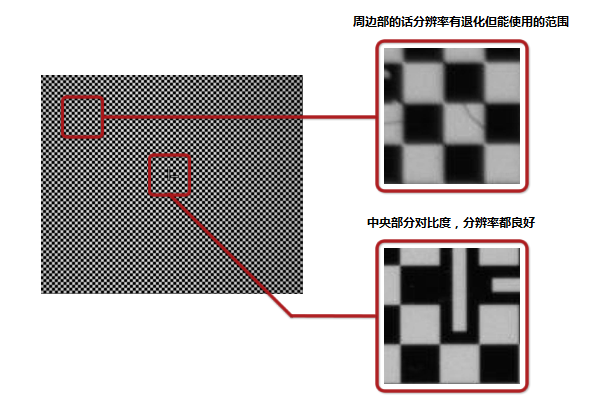

３．拍摄网格图（用于评价周边光量差异和周边分辨率）

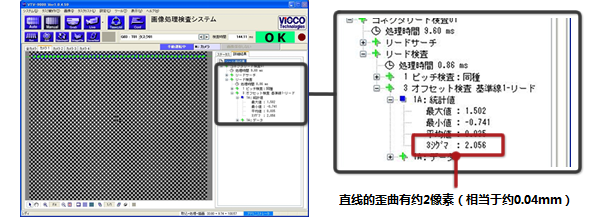

4．测量网格图的间距/偏移（高度）用于评价变形
